LM 35 sentsoreak tenperaturari proportzionala zaion boltai seinale analogiko bat sortzen du nahiko den zehaztasun mailak.

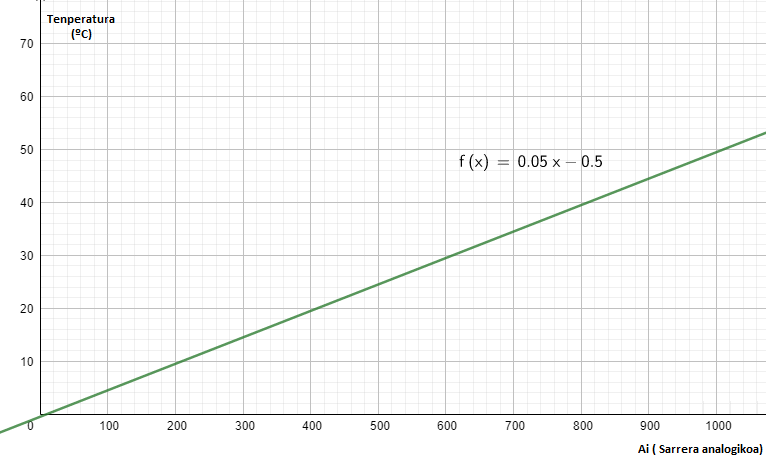

Proportzionaltasun konstantea 1 mv/1ºC-takoa da 0ºC eta 50ºC tenperatura tartean. Beraz, erraz lortuko dugu Ai sarrera analogikoan jasoko dugun balioaren eta tenperaturaren arteko erlazioa:
Tenperatura= (5/1024)*A(i)-0.5

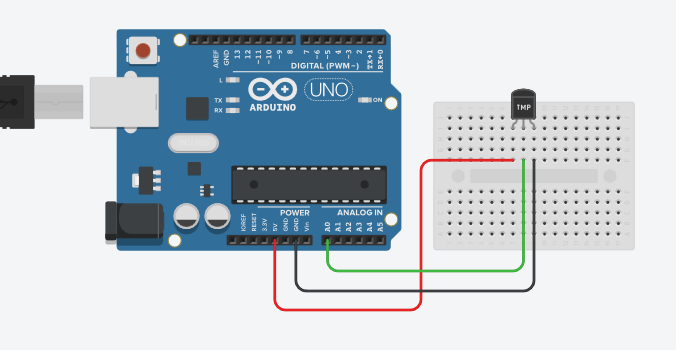

A(i) sarrera analogikoaren adierazpena da. Behako adibidean, A(i) =A0
 |
 |
