Sarreren eta irteeren izenak

Sarrera eta irteera bakoitzak zenbaki bat du, baina programan zenbakiak zuzenean jartzea ez da oso ulergarria eta, horregatik, komenigarriena izenak erabiltzea izaten da.

Controllino.h fitxategian kontsultatu daiteke sakonago zeintzuk diren izen hauek, baina orain gutxi batzuk laburbilduko ditugu:

10 Sarrera analogikoak

Izena plakan Programatzeko izena Oharrak
AI0 CONTROLLINO_A0

analogRead edo digitalRead funtzioekin erabili daitezke

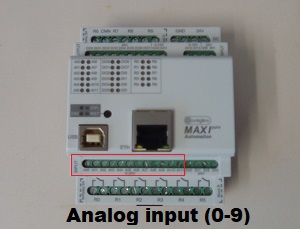

Irudian adierazten da Controllino Maxi Automation modeloaren sarrera analogikoak zeintzuk diren.
Joxemi Andonegi (CC BY-SA)
AI1 CONTROLLINO_A1
AI2 CONTROLLINO_A2
AI3 CONTROLLINO_A3
AI4 CONTROLLINO_A4
AI5 CONTROLLINO_A5
AI6 CONTROLLINO_A6
AI7 CONTROLLINO_A7
AI8 CONTROLLINO_A8
AI9 CONTROLLINO_A9

4 sarrera digitalak

Izena plakan Programatzeko izena Oharrak
DI0 CONTROLLINO_DI0

digitalRead funtzioarekin erabili daitezke

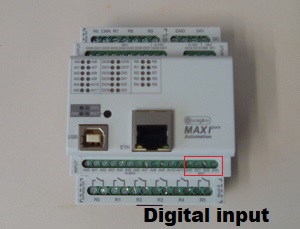

Irudian adierazten da Controllino Maxi Automation modeloaren sarrera digitalak zeintzuk diren.
Joxemi Andonegi (CC BY-SA)
DI1 CONTROLLINO_DI1
DI2 CONTROLLINO_DI2
DI3 CONTROLLINO_DI3

12 irteera digitalak

Izena plakan Programatzeko izena Oharrak
DO0 CONTROLLINO_DO0

digitalWrite funtzioarekin erabili daitezke

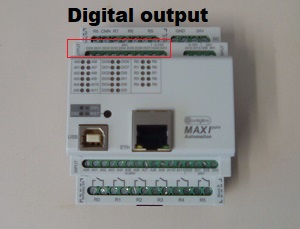

Irudian adierazten da Controllino Maxi Automation modeloaren irteera digitalak zeintzuk diren.
Joxemi Andonegi (CC BY-SA)
DO1 CONTROLLINO_DO1
DO2 CONTROLLINO_DO2
DO3 CONTROLLINO_DO3
DO4 CONTROLLINO_DO4
DO5 CONTROLLINO_DO5
DO6 CONTROLLINO_DO6
DO7 CONTROLLINO_DO7
DO8 CONTROLLINO_DO8
DO9 CONTROLLINO_DO9
DO10 CONTROLLINO_DO10
DO11 CONTROLLINO_DO11

10 erreleak

Izena plakan Programatzeko izena Oharrak
R0 CONTROLLINO_DO0

Potentzial askeko erreleak dira.

Ezin dira erabili tentsio desberdinak zonalde berdineko erreleetan.

digitalWrite funtzioarekin erabili daitezke.

Irudian adierazten da Controllino Maxi Automation modeloaren sarrera analogikoak zeintzuk diren.
Joxemi Andonegi (CC BY-SA)
R1 CONTROLLINO_DO1
R2 CONTROLLINO_DO2
R3 CONTROLLINO_DO3
R4 CONTROLLINO_DO4
R5 CONTROLLINO_DO5
R6 CONTROLLINO_DO6
R7 CONTROLLINO_DO7
R8 CONTROLLINO_DO8
R9 CONTROLLINO_DO9
