Muntaketa eskema

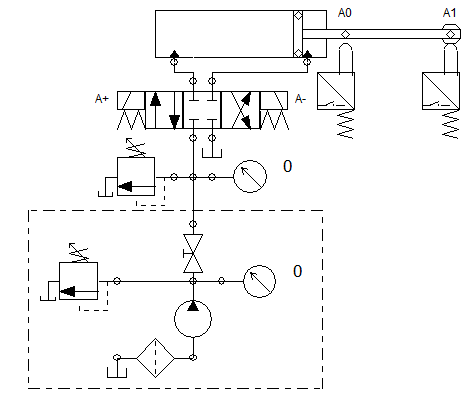

Zilindroaren posizioa kontrolatzeko ibiltarte amaierak jarriko ditugu ondoko eskeman adierazten den bezala:

Aurreko eskema hidraulikoari ibiltare amaierak gehitu zaizkio zilindroaren posizioa detektatzeko
José Miguel Andonegi. Eskema elektrohidraulikoa (CC BY-ND)

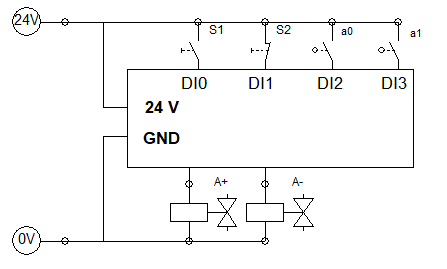

Etengailuak eta detektore mekanikoak Controllinoren sarreretara konektatuko ditugu eta solenoideak irteeretara.

Controllinoren konexio eskema. Azalpenak irudiaren aldameneko testuan ematen dira.
José Miguel Andonegi. Controllinoren konexio eskema (CC BY-SA)
