Transistorea

Transistorea XX. mendeko asmakizun garrantzitsuenetakoa izan zen, hori izan baitzen elektronikaren oinarria. Transistore mota desberdinak daude, baina denetan, seinale txiki baten bitartez, seinale indartsuago bat kontrolatu dezakegu mugimendu fisikorik gabe. Adibidez hau da NPN motako baten ikurra, hain zuzen Arduinoren erabilera ikasteko paketeetan datorrena.

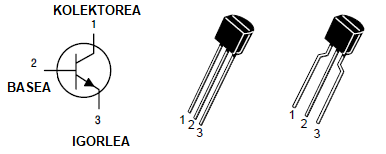

NPN transistore baten ikurra
Arduino datasheets. NPN motako transistorea (CC BY-SA)



Azpiko irudian sakatzen baduzu, oinarrizko zirkuitu baten simulazioa ikusiko duzu. Balioak eta konexioak aldatu ditzakezu transistorearen funtzionamendua hobeto ulertzeko.

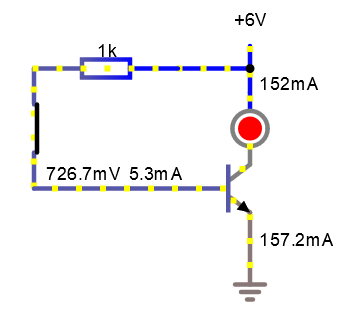

Transistorea zirkuitu batean txertatua. Etengailu baten bitartez, seinalea iritxiko zaio baseari eta korrontea pasako da kolektoretik igorlerak
José Miguel Andonegi. Argiaren kontrola transistorearen bitartez. (CC BY-SA)

Aurreko zirkuituaren intentsitateak arretaz begiratzen badituzu, konturatuko zara aldatzen dela transistorearen alde batetik bestera. Zergatik gertatzen da hau? Basean emandako seinaleak atea irekitzen du eta korronte txiki bat sortzen da. Korronte hori, kolektoretik datorren korrontearekin elkartzen da eta, beraz, igorletik ateratzen dena handiagoa da. Ondoko simulazioak gertatzen dena azaltzen du elektrizitatea eta uraren arteko analogiaren bitartez (ez hartu zentzu hertsian).

oldmanbeefjerky. Transistor valve (CC BY-SA)




Erreleekin konparatuz, askoz azkarragoak, txikiagoak, merkeagoak dira. Tresna informatikoen oinarrizko osagaia izanik, memoria, CPU edo egunero erabiltzen ditugun hainbat tresnetan erabiltzen dira. Hala ere, intentsitate handiak erabili behar badira (2 A-tik gora) eta konexio deskonexio kopurua ez bada oso altua, erreleak fidagarriagoak eta merkeagoak izan daitezke.

Ezetz asmatu?

Galdera

Esan dugu transistoreak oso erabiliak direla gaur egungo industrian baina, zenbat usten duzu ekoizten direla munduan urte bakar batean?

Erantzunak

60 milioi

35.000 milioi munduko pertsona bakoitzagatik.

1080

Feedbacka
