Osagai bakoitzaren dokumentazioa irakurri ondoren, ondoko muntaketa eskema behar dugula ikasten dugu. Eskeman, Nunckukaren konexioa errazago egiteko, WiiChuck izeneko osagaia erabiltzen da.

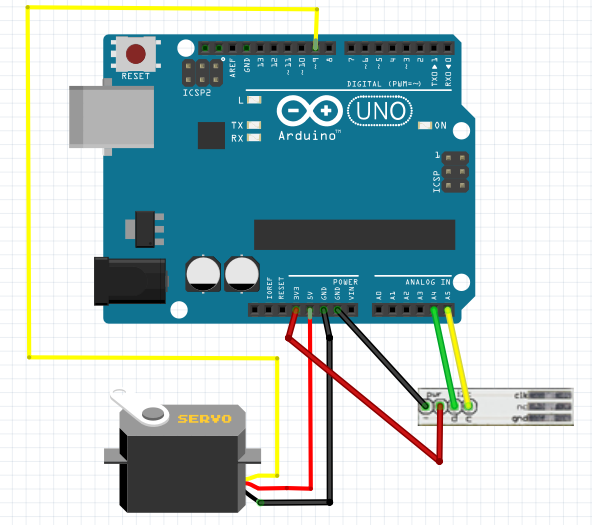

Goiko eskemaren azalpena:
- Serboa elikatzeko, Arduinoren 5V eta lurreko konexioak erabiltzen ditugu (kable gorria eta kable beltza).
- Serboari aginduak emateko, Arduinoren D9 pina erabiltzen dugu (kable horia).
- Wiichuck elikatzeko, Arduinoren 3,3V eta lurreko konexioak erabiltzen ditugu (kable gorria eta kable beltza).
- Wiichuck-aren Data konexioa Arduinoren A4 pinarekin konektatzen dugu (kable berdea).
- Wiichuck-aren Clock konexioa Arduinoren A5 pinarekin konektatzen dugu (kable horia).
Wiickuck erabili ordez Nunchuck Arduinorekin zuzenean konektatzeko, azpiko eskema jarraitu behar da:

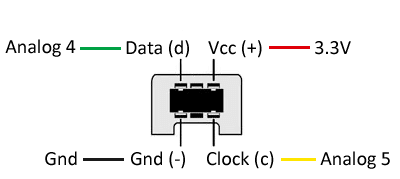

Goiko eskemaren azalpena:
- Data pina Arduinoren Analog 4 pinarekin (kable berdea).
- Vcc elikadura pina Arduinoren 3,3V-eko pinarekin (kable gorria).
- Lur pina Arduinoren lur pinarekin (kable beltza).
- Clock pina Arduinoren 5 pinarekin.
Serboaren konexioa errazagoa da. Serbo txikia izanik, Arduino berak eskaini ditzake behar dituen 5 V-ak (eta lurra). Serboa kontrolatzeko, nahi dugun pin digitala erabili dezakegu (kasu honetan 9.).
