Konexioen eskema

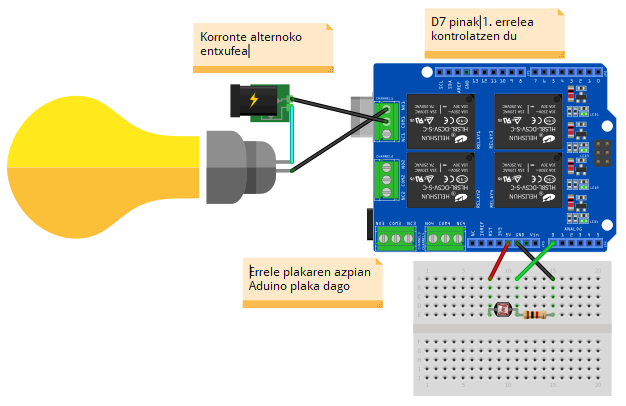

Osagai desberdinen konexio eskema. Konexioen azalpena irudiaren azpiko testuan dago.

Eskemaren konexio aipagarrienak:

  • Errelearen konexio komuna entxufearen fasearekin doa.
  • Errelearen NO konexioa bonbillaren pin batekin doa.
  • Bonbillaren beste pina entxufearen neutroarekin doa.
  • Fotorresistorearen hanka bat 5Vko pinera doa.
  • Fotorresistorearen beste hankatik bi konexio atertzen dira.
    • Bi horietako bat A0 pinera doa.
    • Bestea 1 kΩ-ko erresistentziara doa.
    • Errestentziaren beste konexioa lurrera doa.
